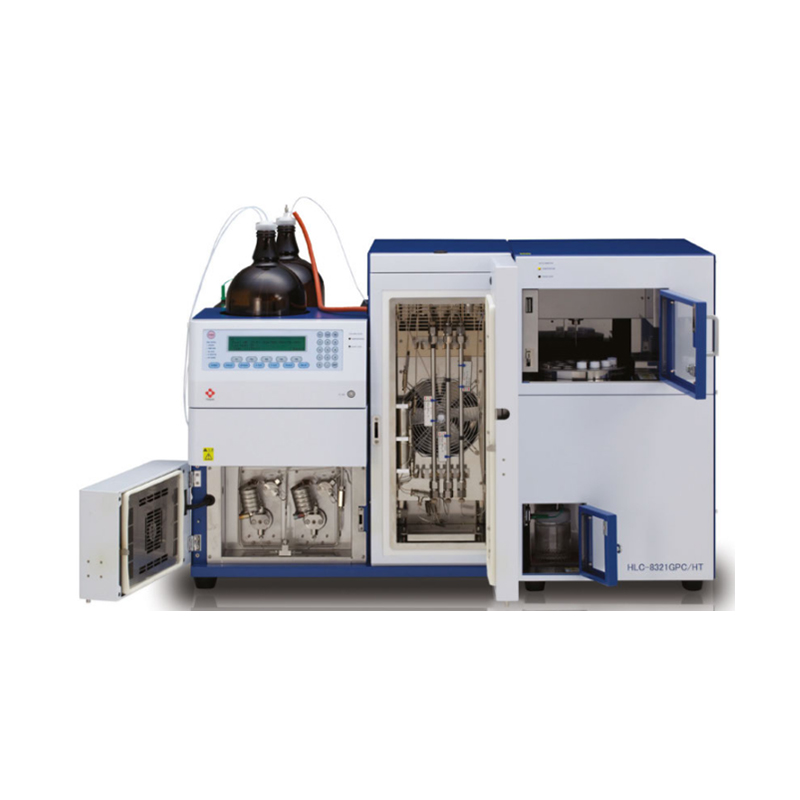

Особливості системи EcoSEC High Temperature GPC
Термостатований резервуар розчинника
Підтримує температуру 40 °C для запобігання кристалізації / замерзанню розчинників; місткість – пляшка 1,4 л.
Зручне керування системою
Керування через вбудовану панель або ПЗ EcoSEC High Temperature GPC Workstation; цифрове програмування soft-клавіш, інтуїтивне створення методів; панель виконана з корозійностійких матеріалів.
Повний температурний контроль системи (40…220 °C)
Чотири незалежні зони нагріву: насосний відсік, піч колонок, автосамплер, RI-детектор. Це забезпечує стабільні витрати потоку й високу відтворюваність визначення молярних мас.
Термостатовані насоси
Постійна температура головок насосів і ліній подавання розчинника гарантує однакову витрату потоку за будь-яких умов рухомої фази, що покращує стабільність базової лінії (на відміну від більшості ВЕРХ-насосів, які не компенсують температурні зміни об’єму).
Автосамплер із незалежним термоконтролем
Алюмінієвий термоблок, незалежний від насоса й печі колонок. Параметри: об’єм інжекції 10–500 мкл; 24 зразки у флаконах 10 мл; 1 лоток.
Піч колонок високої місткості
Діапазон 40…220 °C, вміщує до восьми колонок 7,8 мм ID × 30 см; блокування дверцят за високих температур. Головки насосів і з’єднувальні лінії також у термостатованому середовищі.
Двопотоковий RI-детектор (dual flow)
Висока стабільність базової лінії, нечутливість до змін температури й атмосферного тиску. Потік через еталонну кювету усуває дрейф, притаманний однопотоковим RI-детекторам. Дрейф базової лінії < 1 мВ/год навіть для складних високотемпературних розчинників (TCB 145 °C, ODCB 145 °C, 1-CN 210 °C).
Purge Unit і дегазатор EcoSEC HT
Швидка зміна розчинників через продувний клапан без ручних операцій – економія часу й підвищення безпеки.
Передові інженерні рішення в поєднанні з повним температурним контролем системи та двопотоковим RI-детектором забезпечують винятково стабільну базову лінію навіть у роботі з найбільш складними розчинниками й за високих температур. На наведеному нижче рисунку показано базові лінії RI, отримані для трьох поширених високотемпературних розчинників GPC: трихлорбензену (TCB) за 145 °C, ортодихлорбензену (ODCB) за 145 °C та 1-хлорнафталіну (1-CN) за 210 °C. Дрейф базової лінії RI для всіх трьох розчинників становить менше ніж 1 мВ/год.
Опція EcoSEC HT Sample Prep System
Автоматичне розчинення й фільтрація до 24 зразків; діапазон температур 40…220 °C – суттєве підвищення ефективності підготовки зразків.

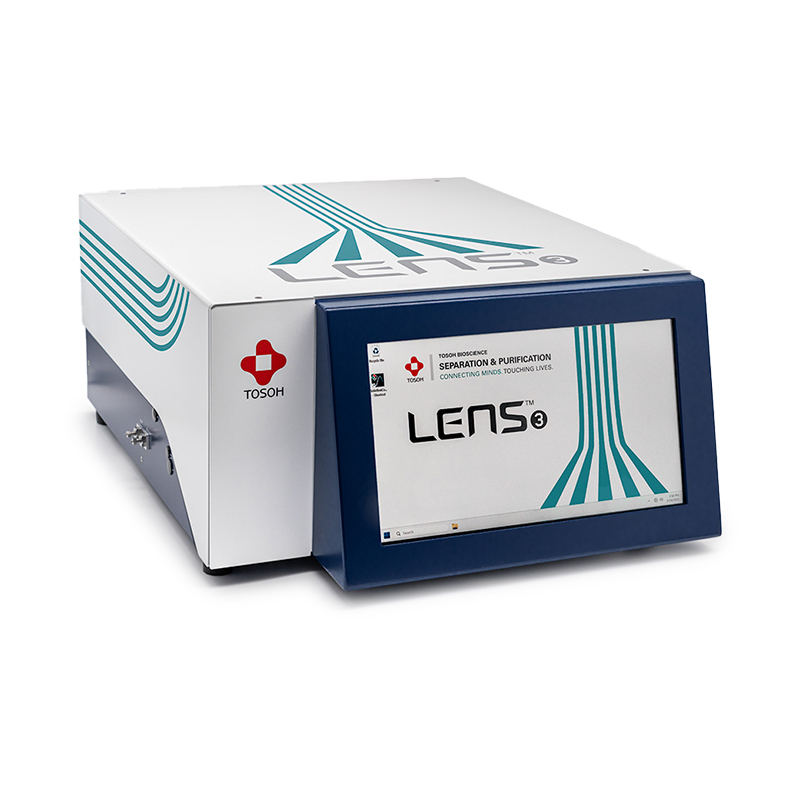

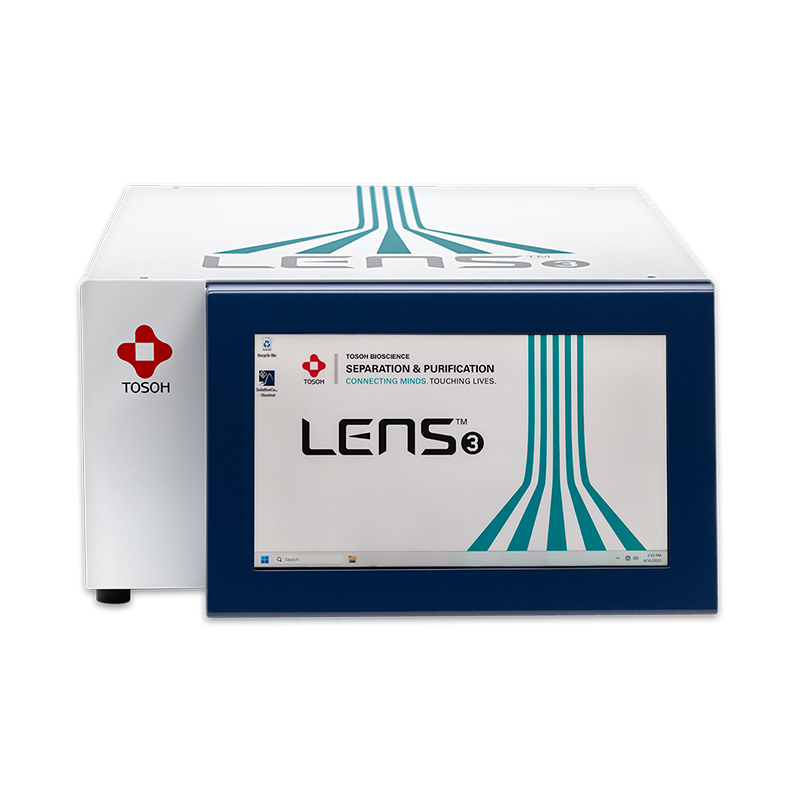

LenS™3 MALS – детектор розсіювання світла нового покоління
LenS™3 MALS від Tosoh Bioscience – сучасний багатокутовий детектор розсіювання світла, призначений для точного визначення молекулярної маси (MW) та радіуса інерції (Rg) полімерів і біомолекул. Завдяки вдосконаленій оптичній конструкції та зменшеному об’єму кювети детектор зберігає високу хроматографічну роздільну здатність навіть у роботі з U/HPLC-системами.
Розширений динамічний діапазон дає змогу однаково ефективно аналізувати як низькомолекулярні полімери, так і об’єкти з дуже великою молекулярною масою, зокрема вірусні вектори. Детектор працює з програмним забезпеченням SECview™ 3.1, яке забезпечує напівавтоматичне опрацювання даних, зручний інтерфейс і спеціальний алгоритм розрахунків MALS без необхідності ручного вибору математичної моделі.
Версія LenS3 MALS-V зі вбудованим віскозиметром допомагає виконувати потрійне детектування в поєднанні з концентраційним детектором (RI або UV). Це дає змогу визначати внутрішню в’язкість (IV) разом із MW, що забезпечує глибоку структурну характеристику полімерів – їхню компактність, жорсткість і просторову будову.
Технічні характеристики складників системи
|
Модуль
|
Параметр
|
Значення
|
|
Прилад
|
| |
Розміри (Ш х Г х В)
|
1000 × 500 × 650 мм
|
|
Автоінжектор
|
| |
Об’єм інжекції
|
10–500 мкл (залежно від об’єму петлі)
|
| |
Кількість зразків
|
24
|
|
Піч колонок
|
| |
Діапазон температур
|
40…220 °C
|
| |
Місткість
|
До 8 колонок 7,8 мм ID × 30 см
|
|
Насос
|
| |
Діапазон витрати
|
0,1–2,0 мл/хв (крок 0,1 мл/хв)
|
| |
Точність
|
± 2 %
|
|
|
Прецизійність
|
± 0,2 %
|
|
|
Максимальний тиск
|
15 МПа (2175 psi)
|
|
RI-детектор
|
| |
Тип
|
Bryce або двопотоковий (dual flow), джерело світла – вольфрамова лампа
|
|
|
Об’єм кювети
|
10 мкл
|
|
|
Шум
|
1,5 × 10⁻⁸ RIU (ODCB: 1,0 мл/хв, 145 °C, відгук 3 с)
|
|
|
Дрейф
|
3 × 10⁻⁷ RIU/год (ODCB: 1,0 мл/хв, 145 °C)
|
